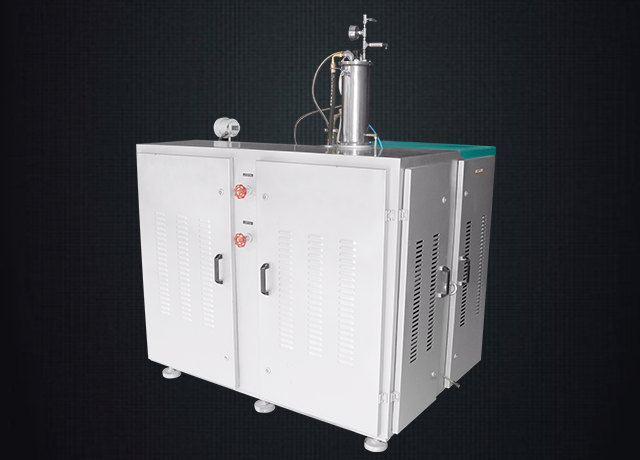

單機介紹
應用范圍：適用于中低黏度、流動性較好的微米級和亞微米級粒徑需求的物料的工業級生產。
物 料：油漆、油墨、色漿、顏料、電子材料、染料等精細科技領域。
出料粒度：D90<500nm(0.5μm)進料粒度：D90＞60μm(60μm)

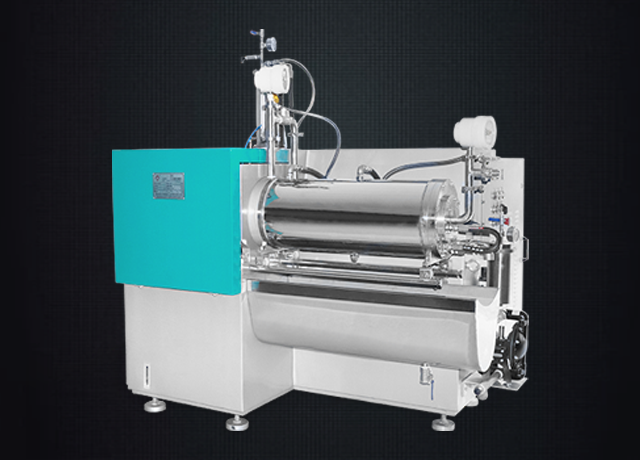

CDS大流量臥式砂磨機經受市場長期的檢驗，該機可滿足大批量連續式生產需求，采用特殊高耐磨材質，使用壽命長，對物料的粘度適應性強，操作方便，能耗比率低、研磨效率高。可選用防爆控制器元件，滿足可靠的防爆要求，先進的電氣控制系統及故障報警裝置，針對不同的物料工藝生產需求，多種送料泵可選配（如，氣動隔膜泵等）性能特點
機封性能穩定機封是一個獨立系統，避免設備抖動和主軸受到扭矩發生變化時對機封產生影響；機封選用固定外流式，基準設計在機封內部，避免了傳統浮動式性能不穩定、內流式物料容易污染冷卻液等造成機封性能不穩定 |
出料順暢、無堵塞高效率的研磨盤片和超大離心輪及出料篩網使研磨珠子能更好的分布在研磨腔，利用離心動態分離式篩網提高流量，研磨珠能安全的分離，在高流量時高效率的分離系統發揮極好的作用。 |
高效的冷卻系統通過下述幾個方面更好的控制溫度，筒體導流通道經過精密計算，冷卻無死角、冷卻充分；皮帶輪選用高傳導率材質，溫度不會傳導給物料；壓力平衡罐、端蓋等多重冷卻。 |
高效研磨新型盤式研磨結構，在研磨轉子高速運轉中，物料和研磨介質的混合物發生高效相對運動，物料固體顆粒被有效分散、剪切研磨，經動態大流量轉子縫隙分離過濾器后，得到最終產品。 |
工作原理
主電機通過V型皮帶帶動主軸轉子作高速轉動，而轉子上帶動研磨介質高速運動從而產生極大的沖擊、磨擦和剪切力使物料得以被充分研磨和混合。該機采用了精密可靠的機械密封，具有高度的可靠性和耐用性，研磨缸完全密閉，避免了空氣的混入，防止了氣泡的產生和助劑的揮發，大大減輕了環境污染。該機采用動態分離研磨介質和被研磨物料，動靜環皆為高精度耐磨合金鋼，故研磨介質不會堵嵌在縫隙中，故有著很長的使用壽命。
技術參數
|
電器驅動部分 |
||||||||||||
|
額定電壓 |
電機功率 |
品牌軸承 |
驅動方式 |
電機額定轉速 |
主軸轉速 |
線速度 |
||||||
|
380V-50HZ |
22kw隔爆型三相異步電機IP55級 |
SKF/NSK |
皮帶輪-恒定速度 |
0-1450轉/分 |
0-1100轉/分 |
8-16m/s |
||||||
|
控制系統部分 |
||||||||||||
|
控制系統 |
調速方式 |
保護裝置 |
||||||||||
|
380V-50HZ |
變頻調速 |
壓力感應保護裝置：桶內因阻塞等異常壓力過高的情況時，主機自動停機；
液位過低保護：如機械密封泄露，造成冷卻吊桶內無冷卻液，主機自動關機；
溫度感應保護：桶內溫度過高，主機自動關機。 |
||||||||||
|
研磨筒體部分 |
||||||||||||
|
筒體容積 |
介質粒徑 |
進料方式 |
出料方式 |
|||||||||
|
30L |
0.2-2.0mm |
通過隔膜泵輸送 |
后端動態篩網與動態間隙分離 |
|||||||||
|
外觀尺寸部分 |
||||||||||||
|
最高流量(L/h) |
重量 |
顏色 |
||||||||||
|
600-1000 |
約1500kg |
以本廠實際生產顏色為準 |
||||||||||
